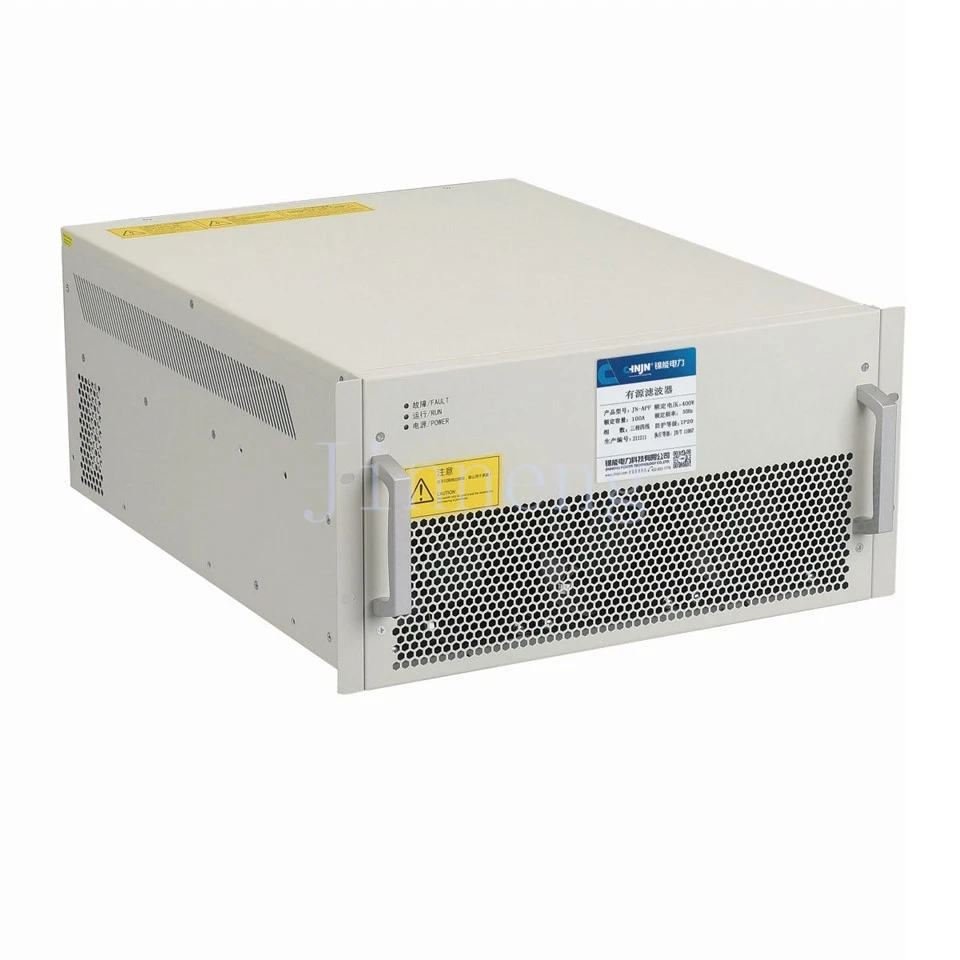

ตัวกรองพลังงานที่ใช้งาน APF

Jinneng electric APF Active Power Filter ได้รับการพัฒนาและจดสิทธิบัตรโดยบริษัทของเรา โดยเป็นตัวแทนของโซลูชันอิเล็กทรอนิกส์กำลังไฟฟ้าความหนาแน่นสูง-ระดับสูง-ระดับ-สามระดับชั้นนำในประเทศสำหรับการจัดการคุณภาพไฟฟ้าที่ครอบคลุม

กลุ่มผลิตภัณฑ์ที่เป็นนวัตกรรมใหม่ของเรา ซึ่งมีจำหน่ายในการกำหนดค่า 30A, 50A, 75A, 100A และ 150A ได้รวมฟังก์ชันหลักสามฟังก์ชัน - การกรองฮาร์มอนิก การชดเชยพลังงานรีแอกทีฟ และ-การปรับสมดุลโหลดเฟส - สามรายการ พร้อมด้วยโหมดการทำงานที่ยืดหยุ่น ซึ่งสามารถกำหนดค่าสำหรับการชดเชยเฟสแยก- หรือการชดเชยแบบไฮบริด





ชื่อ	คำอธิบาย	พารามิเตอร์
ข้อมูลจำเพาะทางไฟฟ้า	ความจุสูงสุด (ตามรุ่น)	30A/50A/75A/100A/150A
	แรงดันไฟฟ้าขาเข้า	380V ± 15%
	ค่าชดเชยปัจจุบัน (ต่อเฟส)	30A ~ 150A (ขึ้นอยู่กับรุ่น-)
	คำสั่งชดเชยฮาร์มอนิก	ที่ 2 ~ 50 (กำหนดค่าได้)
	เวลาตอบสนองเต็ม	น้อยกว่าหรือเท่ากับ 2.3ms
	ประสิทธิภาพ	มากถึง 98%
	สัญญาณการสัมผัสที่แห้ง	EPO/DI/DO (ปิดเครื่องฉุกเฉิน/อินพุตดิจิตอล/เอาต์พุตดิจิตอล)
อินเตอร์เฟซการสื่อสาร	โปรโตคอล	RS232/RS485/อีเธอร์เน็ต/GPRS
ข้อกำหนดด้านสิ่งแวดล้อม	อุณหภูมิในการทำงาน	-45 องศา ~ +55 องศา
โครงสร้าง	น้ำหนักโมดูล	20กก. ~ 46กก
	วิธีการทำความเย็น	ระบบระบายความร้อนด้วยอากาศอัจฉริยะ





แบบติดผนังในตู้แร็ค-





โหมดการติดตั้ง	ติดตั้งแร็ค-แล้ว				ติดผนัง-
ขนาด (มม.)	30/50A	75A	100A	150A	30/50A	75A	100A	150A
A	359	399	484	554	521.5	545	611	621
B	341	381	466	536	500	520	575	585
C	315	355	440	510	300	360	300	300
D	200	200	232	250	120.5	145.5	137.5	142.5
E	89	89	89	89	378	419	504	574
F	55.5	55.5	71.5	80.5	350	390	475	545
G	534.5	615	646	656	315	355	440	510
H	500	555	575	585	200	200	232	250
K	13	13	35	35	/	/	/	/

หมายเหตุ: พารามิเตอร์ข้างต้นเป็นค่าทั่วไปสำหรับการอ้างอิง และสามารถปรับแต่งได้ตามความต้องการของลูกค้า บริษัทของเราขอสงวนสิทธิ์ในการแก้ไขข้อมูลติดต่อเรา





การใช้งานที่ยืดหยุ่น

รองรับโหมด appltcaton หลายแบบซึ่งรวมถึงการสั่นไหวแบบฮาร์มอนิก, การชดเชยพลังงานแบบรีแอคทีฟ, คอร์เรตอนความไม่สมดุลสามเฟส และการบำบัดแบบเป็นกลางซึ่งสามารถรวมกันได้ตามต้องการ

ปลอดภัยและเชื่อถือได้

การปกป้องฮาร์ดแวร์และซอฟต์แวร์ที่ครอบคลุมช่วยให้มั่นใจได้ถึงการทำงานที่เสถียรและต่อเนื่องแม้ในการใช้พลังงานที่รุนแรง สภาพแวดล้อมกริด

มีความสามารถในการปรับตัวสูง
เหมาะสำหรับสภาพแวดล้อมการใช้งานกริดที่มี THDu น้อยกว่าหรือเท่ากับ 16% รองรับการชดเชยที่แม่นยำสำหรับกระแสขนาดเล็ก

มีประสิทธิภาพและเสถียรภาพสูง
ช่วงการกรองกว้าง โดยมีประสิทธิภาพการกรองฮาร์มอนิกที่ 2 ~ 50 ถึง 95% บรรลุอัตราการบิดเบือนปัจจุบัน THDi น้อยกว่าหรือเท่ากับ 5%

การสูญเสียต่ำ
ต้องใช้แรงดันไฟฟ้าสวิตชิ่งเพียงครึ่งหนึ่ง จึงช่วยลดการสูญเสียในสวิตช์เซมิคอนดักเตอร์ โซลูชันสาม-ระดับช่วยลดการสูญเสียวงจรและรักษาประสิทธิภาพให้สูงขึ้น ซึ่งสอดคล้องกับ-หลักการประหยัดพลังงาน

กระแสกระเพื่อมเอาต์พุตที่ต่ำกว่า
โทโพโลยี NPC สาม-ระดับจะรักษาการกระเพื่อมต่ำในกระแสเอาต์พุต ซึ่งเป็นผลมาจากแรงดันเอาต์พุตคุณภาพสูง- ซึ่งจะช่วยเพิ่มประสิทธิภาพของผลิตภัณฑ์และลดความจำเป็นในการกรองภายใน







● โรงงานอุตสาหกรรม (พร้อม VFD, เตาอาร์ค, เครื่องเชื่อม)

● ศูนย์ข้อมูลและโครงสร้างพื้นฐานด้านไอที

● ระบบพลังงานทดแทน (อินเวอร์เตอร์พลังงานแสงอาทิตย์/ลม)

● โรงพยาบาลและอาคารพาณิชย์ที่มีอุปกรณ์อิเล็กทรอนิกส์ที่มีความละเอียดอ่อน







1. การควบคุมคุณภาพวัตถุดิบอย่างเข้มงวดเพื่อขจัดปัญหาคุณภาพจากแหล่งที่มา

2. อุปกรณ์การผลิตขั้นสูงเพื่อรับประกันคุณภาพของผลิตภัณฑ์ในระหว่างการผลิต
3. การตรวจสอบผลิตภัณฑ์ที่มีมาตรฐานสูงเพื่อให้มั่นใจว่าผลิตภัณฑ์มีประสิทธิภาพและเป็นปกติ
4. การจัดการที่ได้มาตรฐานเพื่อให้มั่นใจว่าการดำเนินงานของกระบวนการผลิตราบรื่นและเป็นปกติ
5. ทีมงาน R&D มืออาชีพ การวิจัยและนวัตกรรมอย่างต่อเนื่อง เพื่อตอบสนองความต้องการที่หลากหลายของตลาด
